Kuvaus
HELIX COMPOSE i3 – sarja on loistavalla hinta- / laatusuhteella varustettu huippulaatuinen erillissarja.
Compose -sarjan kaiuttimien ohmiluku on optimoitu Helix / Match DSP -prosessoreita ajatellen.
Compose i3 -sarjoissa käytetään korkealaatuisia materiaaleja:
– Titaanikalotti diskantti erinomaisella äänenlaadulla.
– Midbasson erittäin kevyt ja pinnoittu paperikartio takaa tarkan ja yksityiskohtaisen toiston.
– Midbasson runko on valmistettu polymeerikomposiitista, jota on lisäksi vahvistettu lasihelmillä ja näin on saatu erittäin jäykkä ja ilman jälkisointia oleva materiaali.
– Tehokkaat magneetit.
– Erillinen laadukas jakosuodin 6 -portaisella diskantin tasonsäädöllä.
Yksi Compose -sarjan keskeisistä elementeistä on patentoitu kiinnitysjärjestelmä nimeltä FlexMount, joka perustuu erityisesti kehittyneisiin kaiutinadaptereihin.
Tämän tekniikan avulla voit asentaa i3 -kaiuttimet lähes äärettömään määrään automalleja vaihtamalla autoosi sopivan soviterenkaan.
FlexMount soviterenkaat ovat joko kaiuttimen mukana tai erikseen hankittavissa ( muista katsoa FlexMount valikoimamme ).
i3 -sarja on yhteensopiva kaikkien FlexMount -, FlexConnect -, ProConnect – ja WireKits adapterien kanssa.
Power handling RMS / Max. P 100 / 150 Watts
Frequency response 60 Hz - 25,000 Hz
Impedance Z 3 Ω
Sensitivity SPL 92 dB @ 2.83V / 1m
88 dB @ 1W / 1m
Outer diameter ø
Tweeter: 32.0 mm / 1.26”
Midbass: 165.0 mm / 6.50”
Installation diameter ø
Tweeter: 32.0 mm / 1.26”
Midbass: 142.0 mm / 5.59”
Installation depth
Tweeter: 9.8 mm / 0.39”
Midbass: 60.7 mm / 2.39”
Dimensions crossover
103.3 x 50.4 x 25.0 mm /
4.07 x 1.98 x 0.98”
Midbass
Impedance Z 3 Ω
DC resistance Re 3.0 Ω
Resonance frequency Fs 70 Hz
Mechanical Q factor Qms 4.17
Electrical Q factor Qes 1.05
Total Q factor Qts 0.84
Compliance Cms 454 μm/N
Equivalent air volume Vas 11.2 L
Force factor B*l 4.0 Tm
Cone area Sd 133 cm2
Moving mass Mms 11.3 g
Mechanical resistance Rms 1.18 kg/s
Voice coil diameter ø 25 mm
Voice coil winding height
10.5 mm
Max. linear excursion Xmax +/- 3.2 mm
Tweeter
Impedance Z 4 Ω
Resonance frequency Fs 1800 Hz
Voice coil diameter ø 20 mm
Features
Tweeter
Ultra compact, titanium dome, neodymium magnet and FlexMount20
Midbass
Paper with Cenosphere coating, ProConnect terminal and FlexMount165
Crossover
Tweeter: 12 dB highpass, protection and level adjustment
Midbass: 6 dB lowpass
Compatibility
FlexMount20
FlexMount165
WireKits

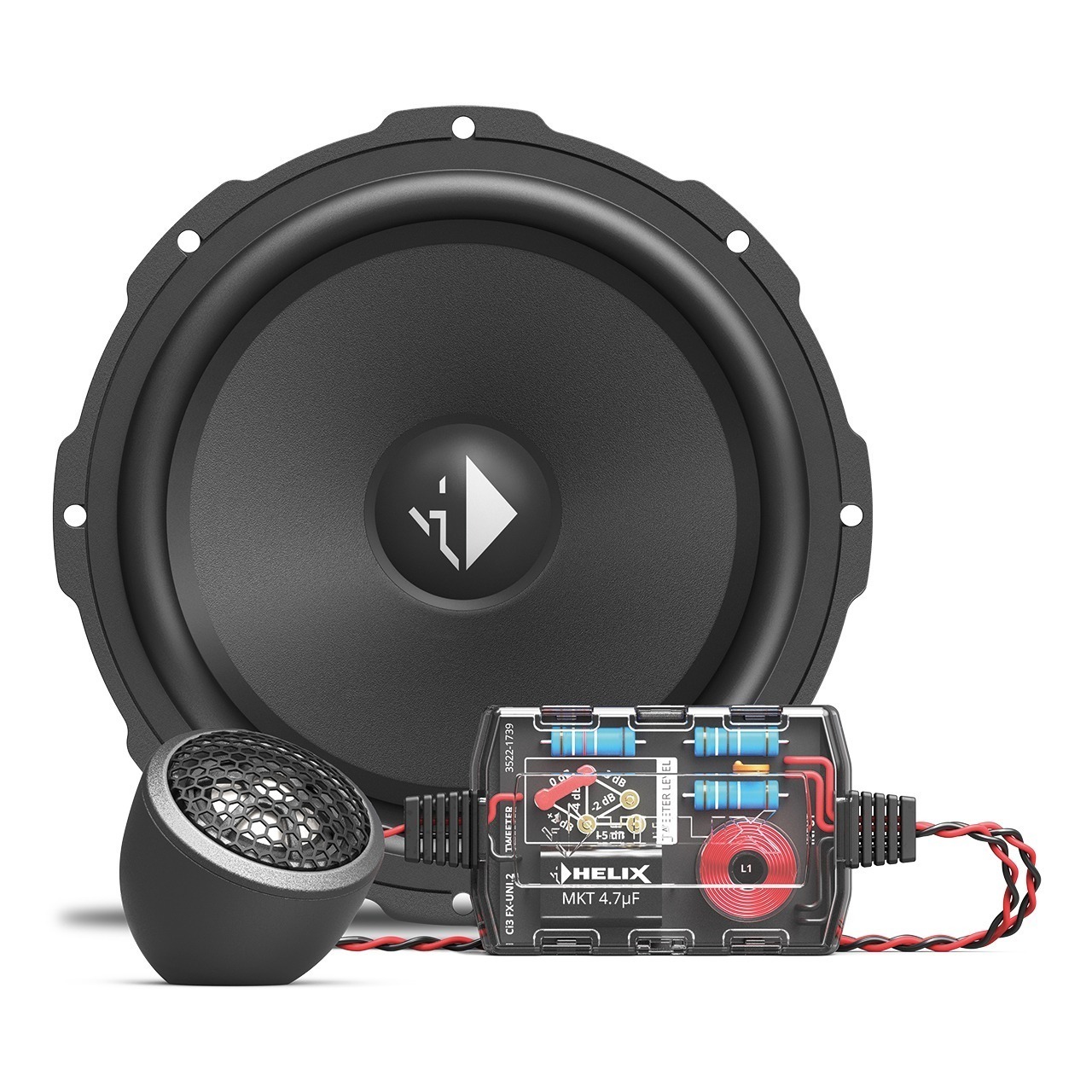

Scope of delivery
2 x Tweeter Ci3 T20FM-TI
2 x Midbass Ci3 W165FM-S3
2 x Crossover Ci3 FX-UNI.2
2 x Lowpass cable crossover Ci3 FX-WLP.2
2 x Tweeter mounting accessories
2 x COMPOSE Connect Kit
1 x Mounting material
