Kuvaus

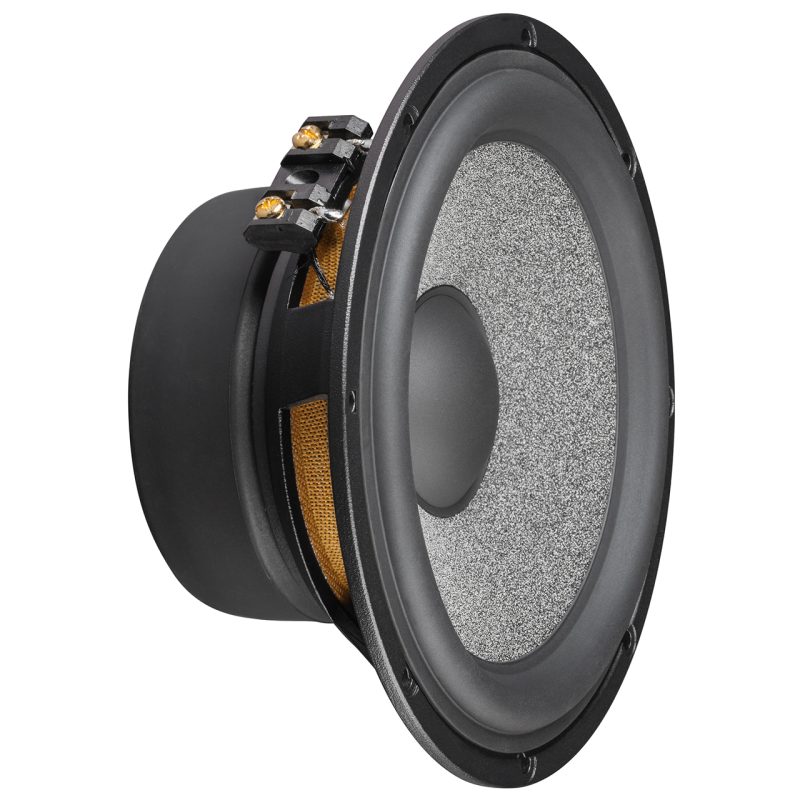

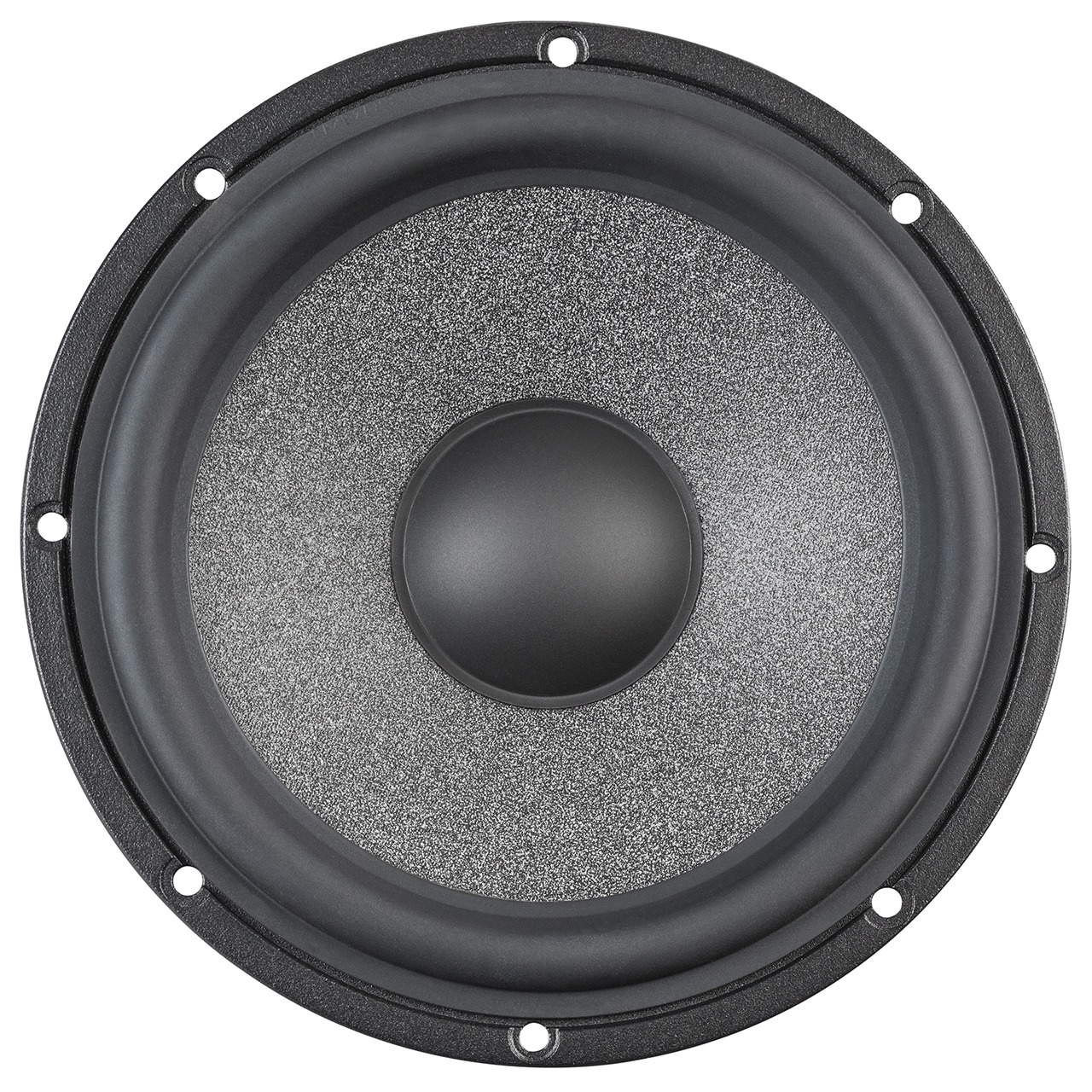

Uuden sukupolven huippuluokan GRAPHIC GL6 MK2 -midbassojen ainutlaatuinen ″MicroSphere″-pinnoite takaa erinomaisen äänenlaadun. Tämän patentoidun tekniikan avulla keraamiset todella pienet ontot pallot ( halkaisija vain 75 µm ) upotetaan polymeerikerrokseen ja levitetään sitten kartion päälle. Tämä erityinen pinnoite takaa täydellisen sisäisen vaimennuksen ilman, että se vaikuttaa negatiivisesti kalvon painoon. Sen sijaan tämä innovatiivinen käsittely lisää kartion jäykkyyttä merkittävästi.
Erikoismuotoiltu kumireunus pitkää lineaarista liikerataa varten
Polyuretaaninen pölykuppi taajuusvasteen optimointiin ylemmän keskialueen alueella.
Erittäin jäykkä alumiininen painevalurunko.
24 karaatin kullatut ruuviliittimet takaavat parhaan kontaktin kaiutinkaapeleihin.

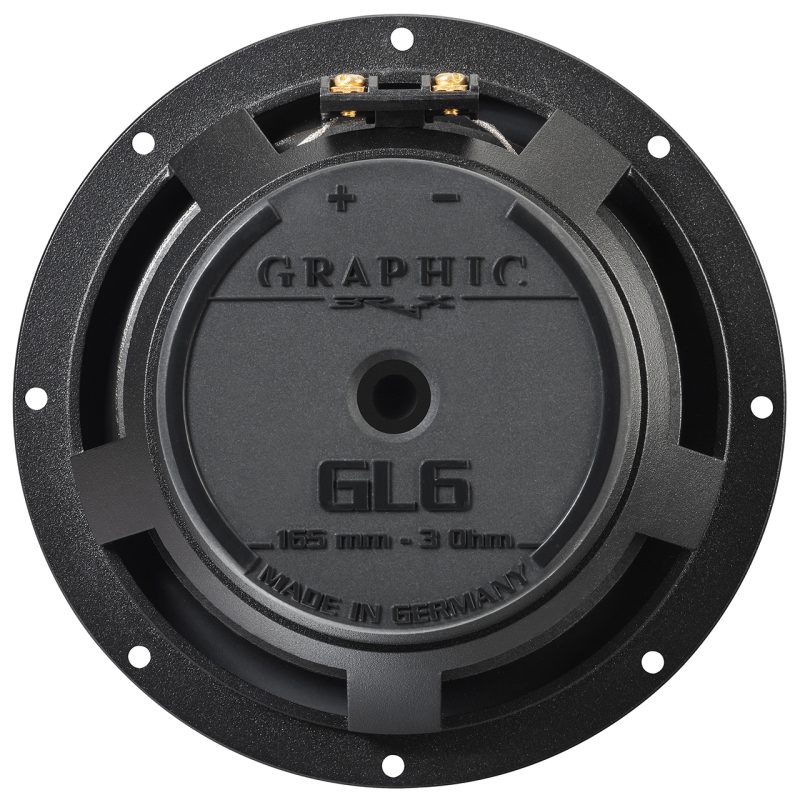

Tehokas ja tarkasti koneistettu magneettijärjestelmä erinomaiseen magneettivuon lineaarisuuteen.
Parihinta.
Power handling RMS / max. P 100 / 150 Watts
Impedance Z 3 Ω
DC resistance Re 3.0 Ω
Frequency response 40 Hz - 4,000 Hz
Resonance frequency Fs 52 Hz
Mechanical Q factor Qms 6.00
Electrical Q factor Qes 0.57
Total Q factor Qts 0.52
Compliance Cms 603 μm/N
Equivalent air volume Vas 16.3 L
Force factor B*I 5.2 Tm
Sensitivity SPL 92 dB @ 2.83V / 1m
88 dB @ 1W / 1m
Cone area Sd 139 cm²
Moving mass Mms 15.3 g
Cone material Paper cone with “MicroSphere” coating consisting of micro ceramic hollow spheres embedded in a polymer layer
Mechanical resistance Rms 0.84 kg/s
Voice coil diameter ø 37 mm
Voice coil winding height 14 mm
Max. linear excursion Xmax +/- 4.0 mm
Outer diameter ø 166 mm / 6.5″
Installation diameter ø 142 mm / 5.6″
Installation depth 68.2 mm / 2.7″
Recommended enclosure volumes
Sealed box
Net volume 8 L
Lower limiting frequency (-3dB) 69 Hz
Vented box
Net volume 15 L
Port diameter ø 60 mm / 2.4″
Port area 28 cm²
Port length 19 cm / 7.5″
Port tuning frequency Fb 45 Hz
Lower limiting frequency (-3dB) 48 Hz
Scope of delivery
2 x High-End Woofer BRAX GRAPHIC GL6 MK2
1 x Data sheet
